Опоры стальных трубопроводов: назначение, виды и правила выбора

Опоры стальных трубопроводов — это неотъемлемый элемент любой инженерной коммуникации. Они обеспечивают фиксацию труб в проектном положении, принимают на себя нагрузки и защищают систему от деформаций и разрушений. Разберем подробно их функции, классификацию, нормативные требования и критерии подбора.

Основные функции опор

Опоры стальных технологических трубопроводов выполняют следующие ключевые задачи:

• Фиксация положения. Удерживают трубопровод в заданном пространственном положении (горизонтальном, вертикальном, наклонном).
• Передача нагрузки. Передают вес трубы, рабочей среды и внешние нагрузки на несущие конструкции здания или фундамент.
• Компенсация деформаций. Позволяют трубам смещаться при температурных расширениях, вибрациях и осадке здания, предотвращая появление критических напряжений.
• Защита от повреждений. Снижают точечные нагрузки на стенки трубы, предотвращая их смятие или прогиб.
• Обеспечение безопасности. Стабилизируют систему, исключая самопроизвольное смещение или падение трубопровода при аварийных ситуациях.

Классификация опор

По принципу действия (основное деление)

Все опоры стальных трубопроводов делятся на две большие группы:

1. Неподвижные опоры стальных трубопроводов. Жестко фиксируют трубу, не допуская никаких смещений. Устанавливаются в критических точках: у запорной арматуры, в местах ответвлений, по концам температурных блоков.
2. Подвижные опоры. Позволяют трубе смещаться в заданном направлении, компенсируя температурные удлинения и вибрации. Примеры: подвижная стальная опора для трубопровода, опора стальная скользящая для трубопроводов, опоры подвижные хомутовые для стальных трубопроводов.

Виды подвижных опор

Подвижные опорные элементы подразделяются на следующие типы:

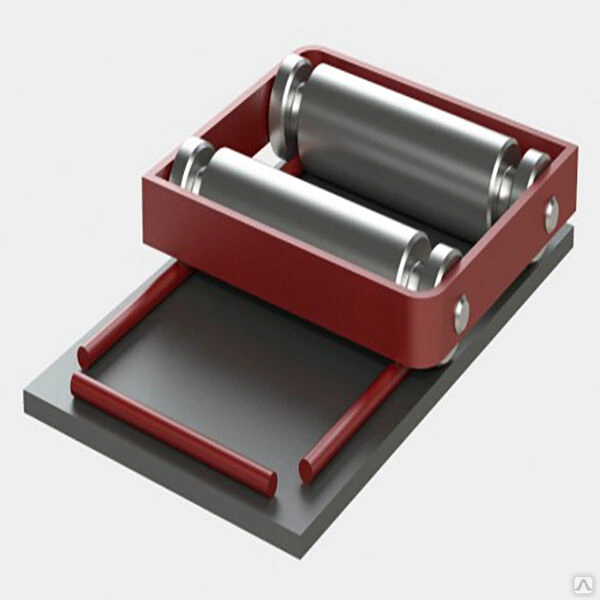

• Скользящие — труба свободно скользит по опорной поверхности (например, по полозьям).

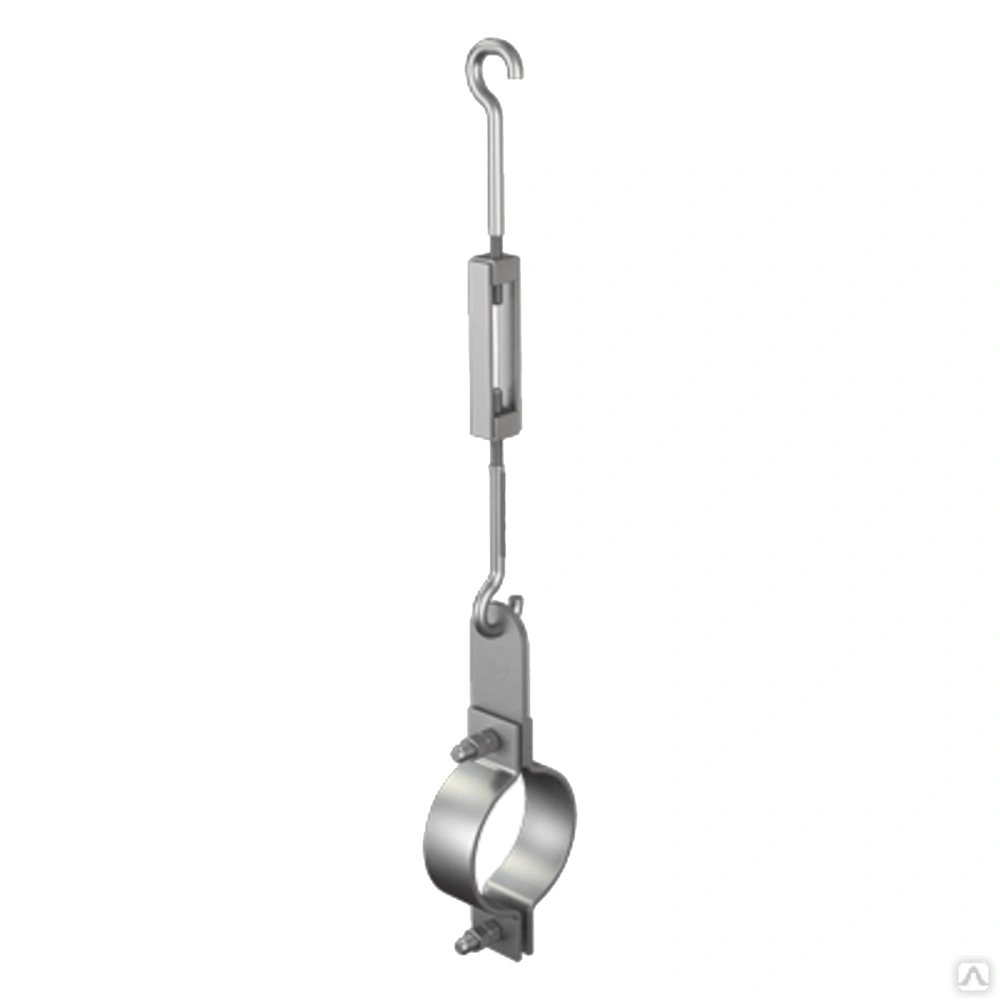

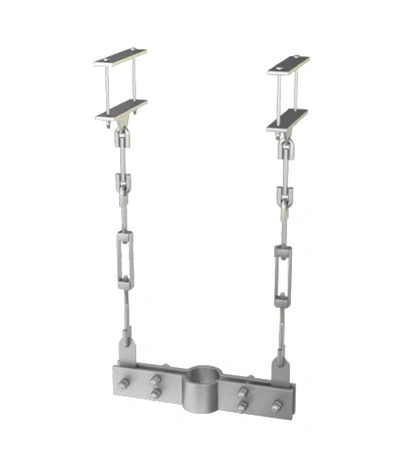

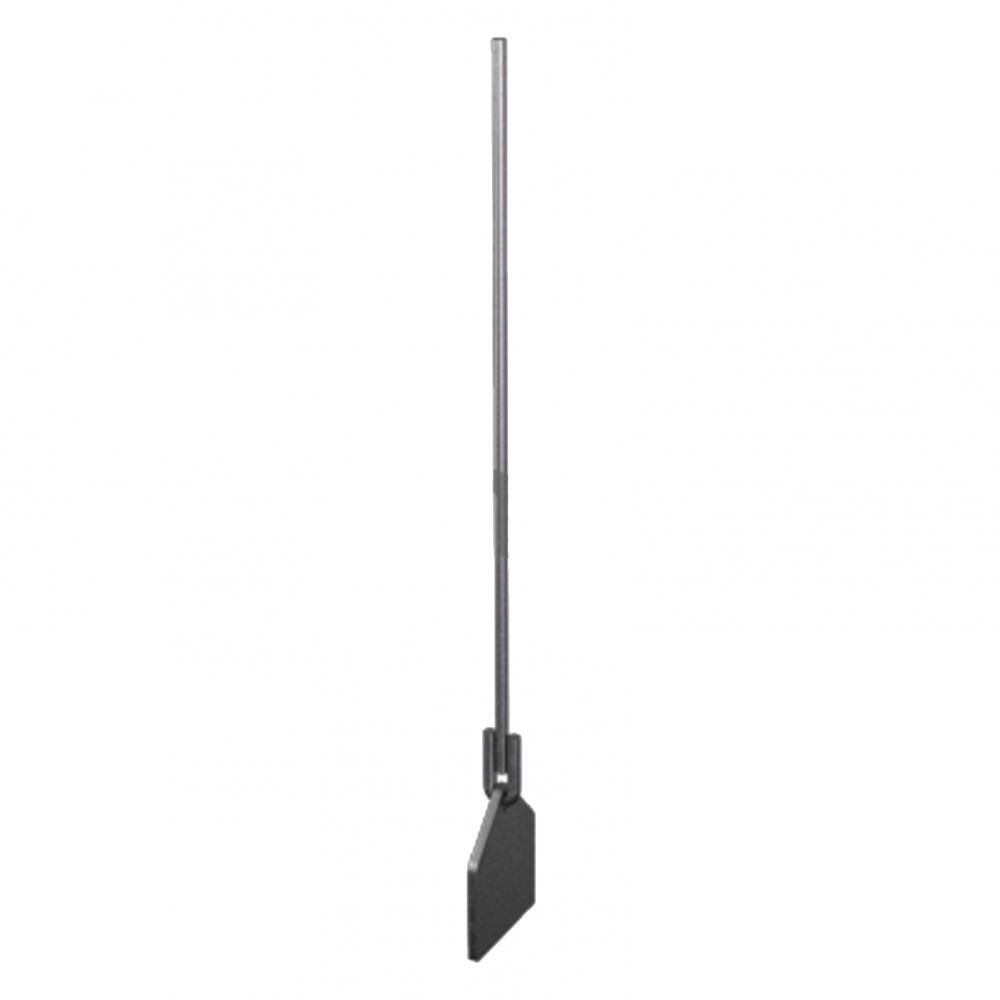

• Подвесные — крепятся к перекрытиям или балкам с помощью тяг (карданные или пружинные подвесы).

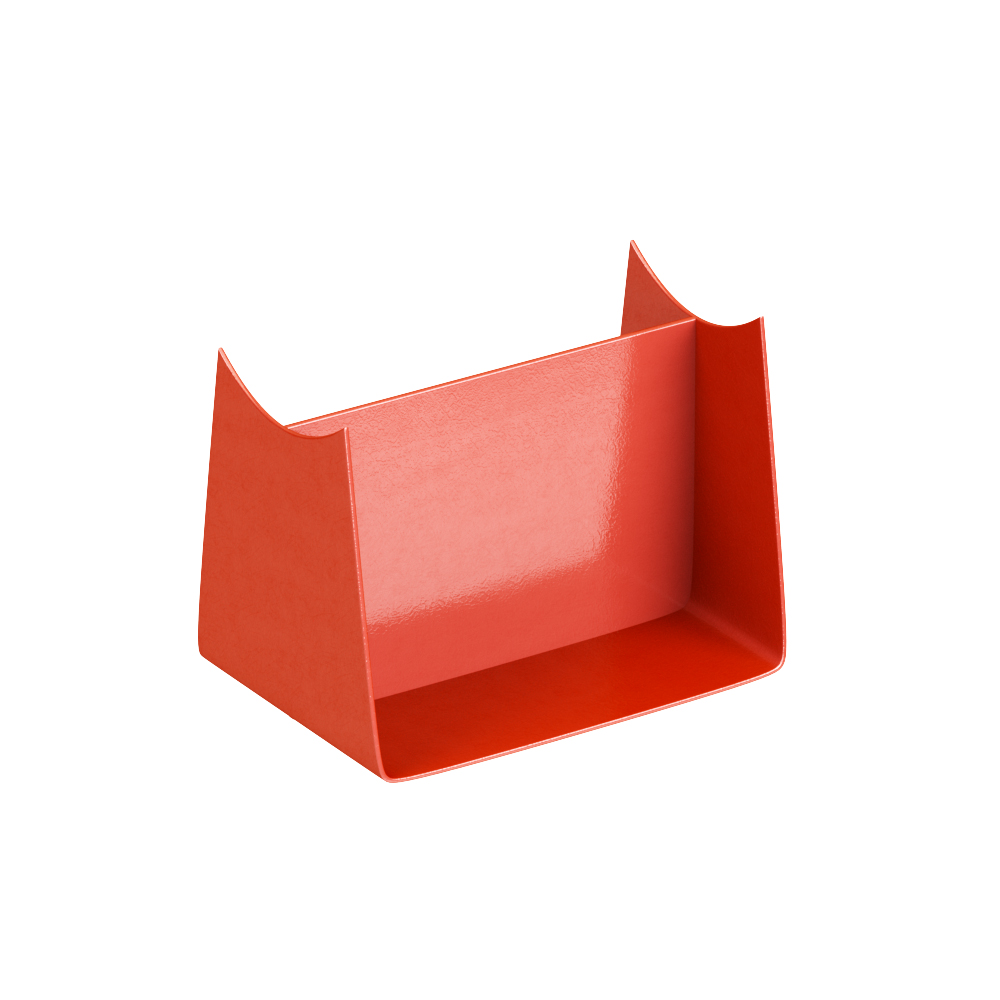

• Приварные — имеют элемент скольжения, но крепятся к основанию сваркой (подвижные приварные опоры для стальных трубопроводов).
• Хомутовые — фиксация осуществляется плотно прилегающим хомутом, который может изменять диаметр при тепловых расширениях.

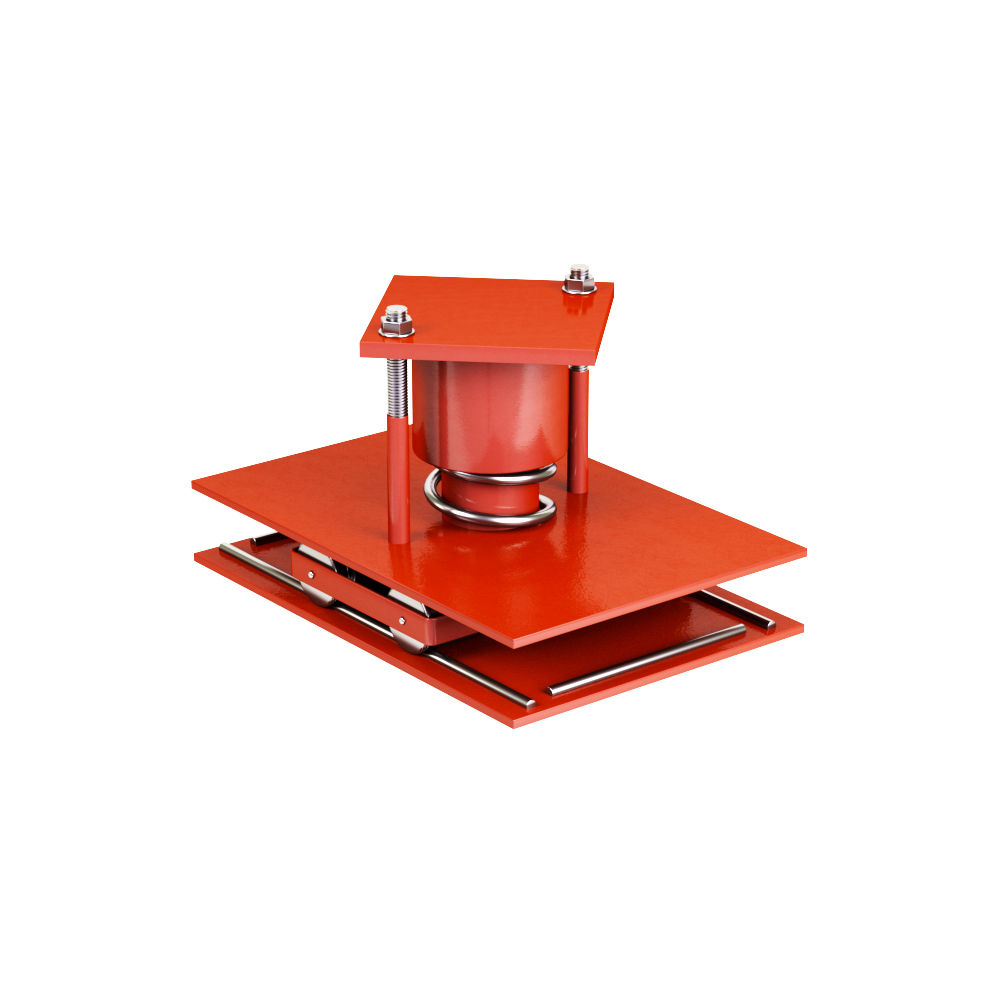

• Упругие — оснащены пружинами для ограничения угловых или линейных перемещений.
• Постоянного усилия — используют пружинно-рычажный механизм для удержания вертикального смещения.

По месту установки

В зависимости от расположения и несущей основы различают:

• Наземные/фундаментные — монтируются на железобетонную платформу, в грунт или крепятся к закладным элементам.
• Подвесные — крепятся к межэтажным перекрытиям, балкам или стенам (опора для крепления труб к стене).
• Канальные — используются при прокладке в тоннелях, каналах или лотках.

По конструктивному исполнению

По форме и способу изготовления опоры делятся на:

• Корпусные — коробчатая конструкция из стальных листов.
• Бескорпусные — выполнены из радиально изогнутого листа стали (опоры подвижные бескорпусные для стальных трубопроводов).
• Тавровые — в форме буквы «Т», бывают приварные или хомутовые.
• Хомутовые — зажим из стальной ленты с механизмом стягивания (опора хомутовая для крепления труб dn108).
• Приварные — стальная платформа-подкладка (опоры приварные для стальных трубопроводов).
• Бугельные — фиксация дуги шпильками или траверсой.
• Разгрузочные — принимают первичные нагрузки от перекачивающего оборудования.
• Диэлектрические — защищают от блуждающих токов.

Нормативная база

Производство и монтаж опор стальных трубопроводов строго регламентированы стандартами. Ключевыми документами являются:

• ГОСТ 22130-2018 — «Детали стальных трубопроводов. Опоры подвижные и подвески. Технические условия». Регламентирует требования к подвижным опорам и подвескам для трубопроводов с температурой среды от 0 °С до 450 °С и давлением до 10 МПа.
• ГОСТ 32569-2013 — определяет требования к технологическим трубопроводам, включая выбор материалов опор в зависимости от агрессивности среды и температуры.
• ОСТ опоры стальных технологических трубопроводов — отраслевые стандарты, уточняющие требования для специфических отраслей (нефтехимия, энергетика).
• СНиП и СП — регламентируют расстояния между опорами и правила прокладки в различных условиях (в каналах, тоннелях, надземно).

Критерии выбора опор

Правильный подбор опор критически важен для долговечности и безопасности трубопровода. Основные параметры выбора:

1. Диаметр трубы (Ду). Например, для трубы Ду200 подбирается соответствующая опора для крепления трубы ду200.
2. Материал трубопровода и рабочей среды. Для агрессивных сред требуются коррозионностойкие стали, для высокотемпературных — теплоустойчивые сплавы.
3. Температурный режим. Учитываются линейные расширения при нагреве.
4. Тип нагрузки. Вертикальные, горизонтальные, вибрационные нагрузки требуют разных типов опор.
5. Условия прокладки. Надземная, подземная, в каналах, внутри помещений.
6. Шаг опор (расстояния между опорами). Зависит от диаметра трубы, толщины стенки, температуры и типа прокладки. Существуют специальные таблицы расстояний между опорами стальных трубопроводов (таблица с максимальными и минимальными значениями по ГОСТ).

Важные нюансы при подборе шага опор

• Расстояние между опорами стальных трубопроводов ауп (автоматизированных установок пожаротушения) рассчитывается с учетом специфики системы.
• Шаг опор увеличивается с ростом диаметра трубы, но сокращается при высоких температурах или вибрации.
• Изоляция влияет на расчет: для изолированных труб расстояния обычно меньше, чем для неизолированных.

Смежные решения для других типов труб

Помимо стальных систем, на объектах часто встречаются пластиковые коммуникации. Для них применяются облегченные решения:

• Опора для крепления полипропиленовых труб — обычно выполнена из пластика.
• Опора клипса для крепления труб — простой и дешевый способ фиксации легких труб к стене или потолку.
• Хомут для крепления труб к опоре — универсальный крепеж, подходящий для разных диаметров.

Подбор опор — это инженерный расчет, учитывающий множество факторов. Использование сертифицированных опор (опора стальная под трубопровод), строгое следование ГОСТ и таблицам расстояний гарантирует надежность и безопасность вашей трубопроводной системы на долгие годы.
