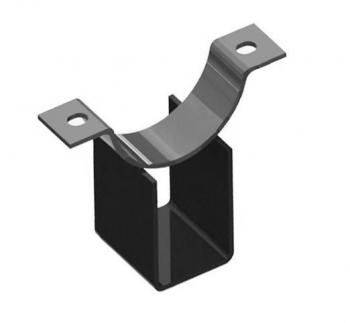

Корпуса скользящих опор трубопроводов ТЭС и АЭС ОСТ 24.125.155-01
| Обозначение | Наружный диаметр трубопровода Da | Масса, кг |
|---|---|---|
| Из хромомолибденованадиевых сталей | ||
| Корпус 01 ОСТ 24.125.155 | o108 | 1,89 |
| Корпус 02 ОСТ 24.125.155 | o133 | 2,02 |
| Корпус 03 ОСТ 24.125.155 | o159 | 2,12 |
| Корпус 04 ОСТ 24.125.155 | o194 | 4,18 |
| Корпус 05 ОСТ 24.125.155 | o219 | 4,31 |
| Корпус 06 ОСТ 24.125.155 | o245 | 7,36 |
| Корпус 07 ОСТ 24.125.155 | o273 | 7,53 |
| Корпус 08 ОСТ 24.125.155 | o325 | 11,01 |
| Корпус 09 ОСТ 24.125.155 | o377 | 17,24 |
| Корпус 10 ОСТ 24.125.155 | o426 | 19,18 |
| Корпус 11 ОСТ 24.125.155 | o465 | 25,38 |
| Корпус 12 ОСТ 24.125.155 | o530 | 29,87 |
| Корпус 13 ОСТ 24.125.155 | o630 | 43,87 |
| Корпус 14 ОСТ 24.125.155 | o720 | 49,97 |
| Корпус 15 ОСТ 24.125.155 | o920 | 55,47 |
| Из углеродистых, кремнемарганцовистых и аустенитных сталей | ||
| Корпус 16 ОСТ 24.125.155 | o108 | 2,03 |
| Корпус 17 ОСТ 24.125.155 | o133 | 2,17 |
| Корпус 18 ОСТ 24.125.155 | o159 | 2,24 |
| Корпус 19 ОСТ 24.125.155 | o194 | 3,74 |
| Корпус 20 ОСТ 24.125.155 | o219 | 3,84 |
| Корпус 21ОСТ 24.125.155 | o245 | 6,71 |
| Корпус 22 ОСТ 24.125.155 | o273 | 6,86 |
| Корпус 23 ОСТ 24.125.155 | o325 | 10,16 |
| Корпус 24 ОСТ 24.125.155 | o377 | 16,08 |
| Корпус 25 ОСТ 24.125.155 | o426 | 17,88 |
| Корпус 26ОСТ 24.125.155 | o465 | 23,98 |
| Корпус 27 ОСТ 24.125.155 | o530 | 28,27 |
| Корпус 28 ОСТ 24.125.155 | o630 | 41,57 |
| Корпус 29 ОСТ 24.125.155 | o720 | 46,77 |
| Корпус 30 ОСТ 24.125.155 | o820 | 52,27 |
Размеры изделий
| Исполнение | Наружн диаметр трубопр, Da | Рисунок | В? | Н±3 | L? | b? | h? | l? | r? | s? | s?? | k, не менее | m, не менее | Масса наплавл металла, кг | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 108 | 1 | 200 | 175 | 90 | 100 | 140 | 60 | 55 | 5 | 5 | - | 10 | 0,02 | 1,89 |
| 2 | 133 | 1 | 240 | 194 | 90 | 100 | 140 | 60 | 68 | 5 | 5 | - | 10 | 0,02 | 2,02 |
| 3 | 159 | 1 | 270 | 207 | 90 | 100 | 140 | 60 | 81 | 5 | 5 | - | 10 | 0,02 | 2,12 |
| 4 | 194 | 1 | 330 | 252 | 110 | 150 | 180 | 60 | 98 | 8 | 8 | - | 10 | 0,04 | 4,18 |
| 5 | 219 | 1 | 355 | 269 | 110 | 150 | 180 | 60 | 111 | 8 | 8 | - | 10 | 0,04 | 4,31 |
| 6 | 245 | 2 | 390 | 282 | 120 | 200 | 200 | 80 | 124 | 6 | 6 | 6 | 12 | 0,1 | 7,36 |
| 7 | 273 | 2 | 430 | 300 | 120 | 200 | 200 | 80 | 139 | 6 | 6 | 6 | 12 | 0,1 | 7,53 |
| 8 | 325 | 2 | 490 | 335 | 140 | 280 | 240 | 100 | 165 | 6 | 6 | 6 | 12 | 0,2 | 11,01 |
| 9 | 377 | 2 | 560 | 348 | 140 | 360 | 260 | 100 | 191 | 8 | 8 | 8 | 14 | 0,3 | 17,24 |
| 10 | 426 | 2 | 610 | 389 | 140 | 360 | 260 | 120 | 216 | 8 | 8 | 8 | 12 | 0,4 | 19,18 |
| 11 | 465 | 3 | 660 | 418 | 200 | 360 | 260 | 160 | 236 | 8 | 8 | 8 | 14 | 0,4 | 25,38 |
| 12 | 530 | 3 | 740 | 415 | 200 | 480 | 280 | 160 | 268 | 8 | 8 | 8 | 14 | 0,4 | 29,87 |
| 13 | 630 | 3 | 850 | 482 | 200 | 540 | 300 | 180 | 318 | 10 | 10 | 8 | 16 | 0,7 | 43,87 |
| 14 | 720 | 3 | 950 | 524 | 200 | 620 | 320 | 180 | 363 | 10 | 10 | 8 | 16 | 0,8 | 49,97 |
| 15 | 920 | 3 | 1150 | 661 | 200 | 620 | 320 | 180 | 463 | 10 | 10 | 8 | 16 | 0,8 | 55,47 |
