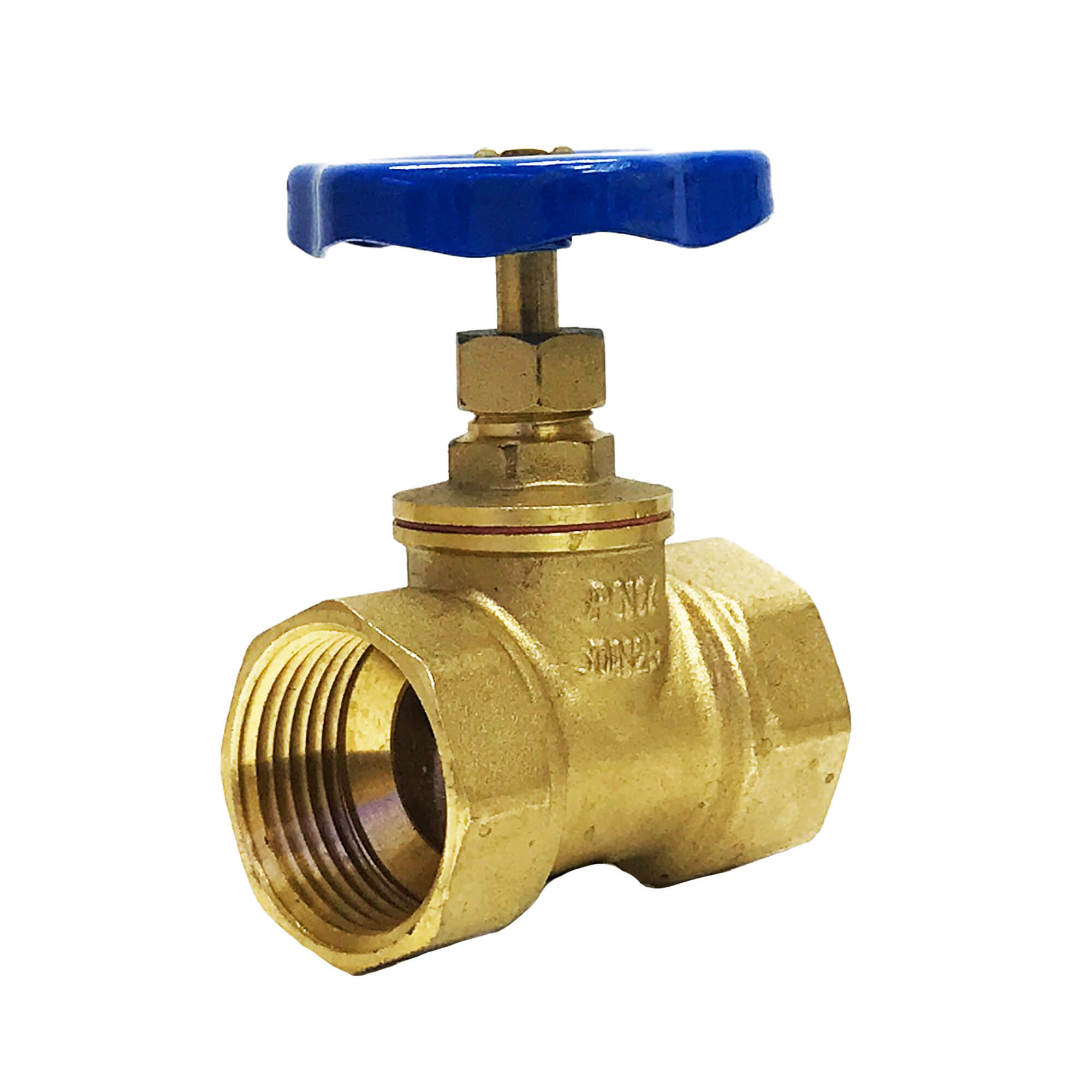

Клапан (вентиль) латунный 15Б3р Ду(Dn) 25 Ру(Pn) 16 Ci запорный муфтовый (резьбовой) Китай

Клапан (вентиль) латунный 15Б3р Ду(Dn) 25 Ру(Pn) 16 Ci запорный муфтовый (резьбовой) Китай в Астрахани

Техническое описание: клапан (вентиль) латунный 15Б3р Ду 25 Ру 16

Клапан (вентиль) латунный 15Б3р Ду(Dn) 25 Ру(Pn) 16 Ci запорный муфтовый (резьбовой) Китай – ручная запорная арматура с условным проходом 25 мм (dn 25) и номинальным давлением 16 бар (pn16, ру16). Затвор клапанного типа перемещается вдоль оси потока и перекрывает проходное сечение. Присоединение – резьбовое, муфта/муфта, что позволяет ставить вентиль в линию через стандартные резьбовые фитинги.

Определение

Клапан (вентиль) латунный 15Б3р 25 Ру16 – запорная арматура муфтового типа. Затвор перемещается вдоль уплотнительной поверхности корпуса и перекрывает проходное сечение. Предназначен для трубопроводов питьевого и холодного водоснабжения, теплоснабжения и технологических линий со средами, неагрессивными к материалам изделия. Изготовитель – бренд Ci, завод производитель находится в Китае.

Технические характеристики клапана (вентиля) латунного 15Б3р Ду 25 Ру16

Клапан (вентиль) латунный 25 мм, конструкция 15Б3р, выпускается с классом герметичности «А» по ГОСТ 9544-2005. Основные параметры изделия:

• Диаметр условный (Dn): 25.
• Номинальное давление (Ру): 16 бар.
• Рабочая среда: вода.
• Максимальная температура рабочей среды: 70 °C.
• Материал корпуса: латунь.
• Материал уплотнения и прокладки: каучук EPDM.
• Тип присоединения: муфта/муфта, резьбовое.
• Привод: ручной, маховик.
• Строительная длина L: 61 мм.
• Вес: 0,276 кг.
• Класс герметичности: «А» по ГОСТ 9544-2005.
• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69.
• Средний ресурс: 7000 циклов.
• Срок службы: 10 лет, гарантия производителя: 2 года.
• Количество в упаковке: 40 шт.

Клапан (вентиль) латунный dn 25 pn16 ремонтопригоден. Затвор и уплотнение доступны для замены без демонтажа корпуса с трубопровода.

Правила монтажа клапана (вентиля) латунного

Вентиль латунный монтируют по общим правилам для резьбовой арматуры. От качества установки зависит герметичность соединения и срок службы изделия.

• Перед монтажом осмотрите корпус и затвор. Внутри не должно быть стружки, окалины и упаковочного мусора.
• Промойте трубопровод до установки арматуры. Грязь и окалина царапают уплотнение затвора.
• Направление потока при входе в вентиль – под затвор снизу. Установку выполняйте так, чтобы маховик был в зоне свободного доступа.
• Резьбовое соединение герметизируйте льном с пастой, ФУМ-лентой или полимерной нитью. Наматывайте уплотнитель по ходу резьбы.
• Затягивайте соединение ключом за корпус у гайки. Не прилагайте чрезмерное усилие: латунный корпус может деформироваться.
• Трубопровод надёжно закрепите на опорах. Не допускайте, чтобы вес труб и усилие от них передавались на корпус вентиля.
• После монтажа проверьте работу затвора на открытие и закрытие, затем проведите опрессовку системы рабочим давлением.
• Не используйте запорный вентиль для дросселирования потока и частичного дросселирования. Он предназначен только для полного открытия и закрытия.

Эксплуатация: на что обратить внимание

Клапан (вентиль) латунный 15Б3р 25 рассчитан на рабочую среду: воду при температуре до 70 °C. Для номенклатуры это стандартные условия по паспорту: ресурс 7000 циклов, срок службы 10 лет. Изделие используют как запорное, а не регулирующее устройство. Закрывайте и открывайте затвор плавно, без рычагов и удлинителей на маховике.

Часто задаваемые вопросы о клапане (вентиле) латунном

1. Какое рабочее давление держит клапан (вентиль) латунный ду25 ру16?
Номинальное давление – 16 бар (Ру 16). Это давление, на которое рассчитан корпус при рабочей температуре среды.

2. На какую температуру рассчитан вентиль 15Б3р?
У 15Б1п – до 200 °C. У 15Б3р уплотнение из EPDM, поэтому он работает только на воде и не выше 70 °C.

3. Чем отличаются исполнения 15Б1п и 15Б3р?
Материалом уплотнения затвора и прокладки. У 15Б1п – фторопласт Ф-4, рабочая среда – вода и пар до 200 °C. У 15Б3р – EPDM, рабочая среда – вода до 70 °C. Конструктивно оба исполнения муфтовые, с ручным приводом.

4. Какой класс герметичности у клапана (вентиля) латунного dn25 pn16?
Класс «А» по ГОСТ 9544-2005. Это самый плотный класс: протечка по затвору в норме отсутствует.

5. Какая резьба на присоединительных патрубках?
Соединение муфтовое, обе стороны – внутренняя трубная резьба. Для ду 25 стандартная резьба – 1 дюйм.

6. Какая строительная длина у вентиля ду 25?
61 мм. Эту величину закладывают в проект при разбивке трубной трассы.

7. Сколько весит вентиль 15Б3р 25?
0,276 кг. Вес указан для изделия без упаковки.

8. Для каких сред подходит клапан (вентиль) латунный 15 мм?
Для сред, неагрессивных к материалам изделия: вода, пар (у 15Б1п). Ставится на трубопроводы питьевого и холодного водоснабжения, теплоснабжения и технологические линии.

9. Какой ресурс и срок службы?
Средний ресурс – 7000 циклов открытия-закрытия, срок службы – 10 лет. Гарантия производителя – 2 года.

10. Какое климатическое исполнение допускает монтаж?
УХЛ4 по ГОСТ 15150-69. Изделие рассчитано на умеренный и холодный климат, монтаж – в отапливаемых помещениях или под навесом.

Где купить Клапан (вентиль) латунный 15Б3р Ду(Dn) 25 Ру(Pn) 16 Ci запорный муфтовый (резьбовой) Китай

Купить клапан (вентиль) латунный 15Б3р Ду 25 Ру 16 можно напрямую у завода изготовителя – компании DN-PN.RU. На поставку выдаются сертификаты и паспорт изделия. Цена формируется по актуальному прайсу, стоимость зависит от объёма. Дилерам и оптовым покупателям предоставляются скидки на объём закупки, постоянным клиентам – отсрочка платежа. Нестандартные позиции – изготовление под заказ. Актуальную цену уточняйте у менеджера.
